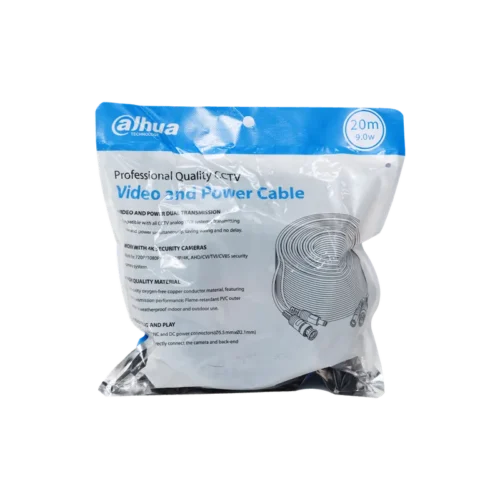

Rollo Cable Coaxial Dahua Bnc-DC 20M.

Rollo Cable Coaxial Dahua Bnc-DC 20M.

Hay un conector BNC y un conector DC5.5 en Cualquier extremo del cable para transmisión de vídeo de la cámara y fuente de alimentación. Es conveniente instalar el cable en un sistema de cableado genérico.

· Compatible con todos los sistemas DVR analógicos CCTV, transmitiendo vídeo y
energía simultáneamente, ahorrando cableado y sin demoras.
· Funciona para seguridad 720p/1080p/4MP/5MP/4K, AHD/CVI/TVI/CVBS
sistema de cámara.
· Material conductor de cobre libre de oxígeno de alta pureza, con buena
rendimiento de la transmisión; Funda exterior de PVC ignífugo para
Uso interior y exterior resistente a la intemperie.
· Cable prefabricado BNC y conectores de alimentación CC (Ø2,1 mm) listos para funcionar,
Puede conectar directamente la cámara y el equipo back-end.
· Longitud del cable 20 metros/bolsa.

Caracteristicas

Material Cable coaxial/cable de alimentación: cobre libre de oxígeno
Diámetro
Cable coaxial: 7/0,127 mm ± 0,01 mm (7/0,005″ ±
0.0004″); Cable de alimentación: 7/0.203 mm ± 0.01 mm (7/0.008″
± 0,0004″)
Cable coaxial de calibre: 28 AWG; Cable de alimentación: 24 AWG
Aislamiento
Material Cable coaxial: Espuma de PE; Cable de alimentación: PVC
Grosor Cable coaxial: ≥ 0,6 mm (0,024″); Cable de alimentación: ≥ 0,2 mm
(0,008″)
Diámetro Cable coaxial: 1,9 mm ± 0,2 mm (0,075″ ± 0,008″); Fuerza
alambre: 1,1 mm ± 0,2 mm (0,043″ ± 0,008″)
Color Cable coaxial: 1 núcleo (blanco); Cable de alimentación: 2 núcleos (rojo
& negro)

Escudo interior

Material Cable coaxial: compuesto de lámina de aluminio de un solo lado;
Cable de alimentación: NA
Especificación Cable coaxial: T ≥ 0,026 mm (0,001″), ancho: 7 mm ± 1 mm
(0,276″ ± 0,039″); Cable de alimentación: NA
Cable coaxial de tasa de superposición: ≥ 25%; Cable de alimentación: NA
Escudo exterior
Material Cable coaxial: Aluminio revestido de cobre (28) + libre de oxígeno
cobre (4); Cable de alimentación: NA
Especificación Cable coaxial: 16 × 2 × 0,10 mm ± 0,01 mm (0,004″ ±
0.0004″); Cable de alimentación: NA
Longitud de tendido Cable coaxial: 18 mm ± 6 mm (0,71″ ± 0,24″); Fuerza
cable: NA
Cobertura de blindaje Cable coaxial: ≥ 45%; Cable de alimentación: NA
Vaina
Material Cable coaxial/cable de alimentación: PVC
Mín. Cable coaxial de espesor promedio/cable de alimentación: ≥ 0,2 mm (0,008″)
Diámetro Cable coaxial/Cable de alimentación: 2,8 mm ± 0,2 mm (0,11″ ±
0,008″)
Color Cable coaxial/Cable de alimentación: Negro
Eléctrico
Máx. Resistencia CC de un
Conductor único
Cable coaxial: ≤ 21,8Ω@100 m; Alambre de la energía:
≤ 8,59Ω@100m
Mín. Resistencia de aislamiento Cable coaxial/Cable de alimentación: 5000MΩ·km
Cable coaxial/cable de alimentación de resistencia dialéctica: sin averías con 2,5 kV CC

Máx. Potencia de soporte 9,0 W
Transmisión
Impedancia característica Cable coaxial: 75Ω ± 10Ω; Cable de alimentación: NA
Ambiental

Temperatura Funcionamiento –20 °C a +60 °C (–4 °F a 140 °F)
Instalación 0°C a +50°C (+32°F a 122°F)
Almacenamiento & Humedad –10°C a +40°C (+14°F a +104°F), < 60% (RH)
Retardante de llama
Norma de cumplimiento EN 50575: 2014+A1: 2016
Cumplimiento
Cumplimiento Norma Q/DXJ 195-2020
Certificación RCP (Eca)
