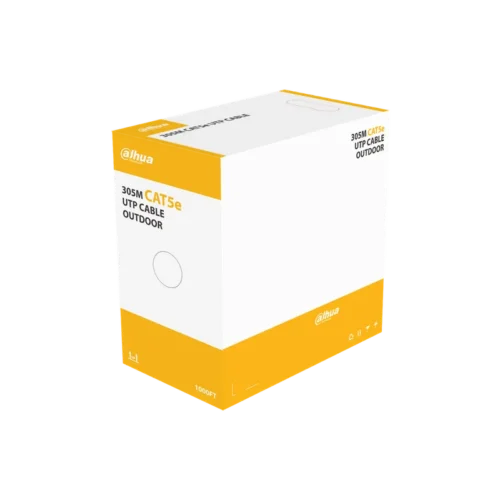

Cable UTP Cat 5e Exterior Dahua 305M 100% Cobre

conductor
Material Cobre libre de oxígeno (99,97% de pureza)
Diámetro 0,50 mm ± 0,01 mm (0,02"± 0,0004")
Calibre de cable americano 24AWG
Aislamiento
Material PEAD
Mín. Espesor promedio 0,21 mm (0,0082")
Diámetro 0,89 mm ± 0,06 mm (0,04"± 0,0023")
Color 8 núcleos, azul, blanco/azul; naranja, blanco/naranja; verde, blanco/verde; marrón, blanco/marrón
Cordón rasgado
Material Poliéster
Especificación 500D
Envoltura
Material Cinta de poliéster (transparente)
Dimensión An: 20 mm ± 2 mm*T: 0,026 mm ±0,02 mm (An: 0,78"±0,07"*T: 0,0010"±0,0007")
Vaina
Material PEMD
Mín. Espesor promedio 0,7 mm (0,03")
Diámetro 5,2 mm ± 0,4 mm (0,20"± 0,0157")
De color negro
Eléctrico
Máx. Resistencia CC de un solo conductor 9,5Ω/100 m
Mín. Resistencia de aislamiento 5000MΩ·km
Máx. Desequilibrio de resistencia CC 2 % (pares intra), 4 % (pares inter)
Rigidez dieléctrica Sin averías con 1KV CC durante 1 min
Transmisión
Impedancia característica 100 ± 15Ω
Diafonía de extremo cercano ≥35,30 dB/100 m@100 MHz
Máx. Atenuación 22 dB/100 m@100 MHz
Pérdida de retorno ≥20,1 dB/100 m@100 MHz
Mecánico
Funda de resistencia a la tracción≥12 MPa, aislamiento≥16 MPa
Alargamiento a rotura Funda≥350%, aislamiento≥300%
Radio de curvatura de instalación >8 veces el diámetro exterior del cable
Alargamiento del conductor en rotura ≥15%
Ambiental
Contracción del aislamiento ≤5%
Migración de color Resistencia del aislamiento Sin migración
Serie de cables | DH-PFM920-5EU
Rev 001.001 © 2022 Dahua. Reservados todos los derechos. Diseño y las especificaciones están sujetos a cambios sin previo aviso.
Las imágenes del documento son solo de referencia y prevalecerá el producto real.
Información sobre pedidos
Tipo Modelo Descripción
Cable de red DH-PFM920-5EU Cable UTP CAT5e para exteriores
Prueba de flexión a baja temperatura Sin grietas después de la prueba
Prueba de choque térmico Sin grietas después de la prueba
Temperatura de funcionamiento –30 °C a +60 °C (–22 °F a 140 °F)
Temperatura de instalación –5°C a +50°C (23°F a 122°F)
Temperatura y humedad de almacenamiento –10 °C a +40 °C (14 °F a 104 °F), <60 % (RH)
embalaje
Longitud 305 m (1000,66 pies) ± 1,5 m (4,92 pies)
Estándar ejecutivo
Norma ejecutiva ANSI/TIA 568-C.2
